Технология X10 - Введение

Оглавление:
…Не все задачи автоматизации можно решить с помощью технологии X10, но  лишь  самые необходимые…
В начало

Что такое X10?

В начало

Отсутствие дополнительных проводов

Технология  домашней автоматизации X10 предназначена  для интеллектуального управления освещением и бытовыми электроприборами с использованием  силовой  электропроводки.
В начало

Быстрый и легкий монтаж

Сигналы управления X10 передаются и принимаются непосредственно по электрической сети  (Power Line Carrier или PLC). Отсутствие дополнительных проводов  делает инсталляцию систем X10 быстрой и легкой.
В начало

Удобство управления

Для передачи команд управления в системах X10, кроме силовой проводки, используется радиоканал с частотой 433МГц.  Так обеспечивается комфорт беспроводного способа управления.
В начало



Простая и гибкая настройка

Одно из главных преимуществ технологии X10 по сравнению с традиционной электроинсталляцией заключается в том, что схема управления может многократно меняться простой перенастройкой отдельных компонентов сети X10 – контроллеров, выключателей, реле  и диммеров. В случае традиционной электроинсталляции связи «орган управления – объект управления»  задаются жестко раз и навсегда структурой  кабельной проводки.
В начало



Возможность расширения в будущем

Системы X10 легко расширяемы. В любой момент в действующую инсталляцию можно добавить новые компоненты  даже если отделочные работы давно закончены.
В начало



Доступная цена

Стоимость минимального комплекта оборудования X10 составляет 4-5тыс.руб., что делает технологию доступной и популярной.

В начало



История X10

Технология X10 ведет свою историю с начала 70-х годов прошлого века. В то время  инженеры  из английской компании PICO Electronics впервые создали устройства, использовавшие электрическую проводку как среду сетевой коммуникации. С тех пор технология непрерывно совершенствовалась и сегодня  автоматикой X10 оснащены миллионы домов по всему миру. Особенное распространение и популярность технология получила в странах Северной Америки.

Почему технология названа X10?  Говорят, только десятый по счету эксперимент привел разработчиков к успеху…
В начало



Управление X10

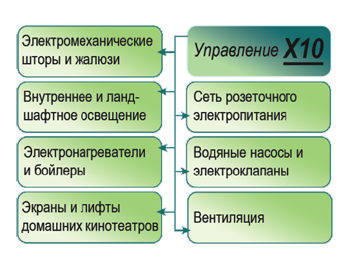

С помощью технологии X10 решаются задачи комфортного управления освещением, компонентами  инженерных систем и бытовыми  электроприборами.
Технология X10 обеспечивает разнообразные способы управления домашним оборудованием в ручном и автоматическом режимах.

Дополнительный ассортимент мультимедийных и охранных устройств расширяет функциональные возможности базового комплекта  X10 по управлению освещением и электроприборами и делает  всю линейку еще более привлекательной для самого широкого круга потребителей.
В начало

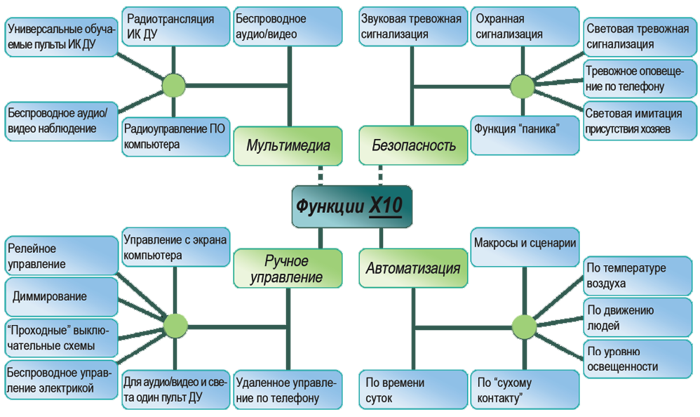

Функции X10

В начало



Оборудование X10

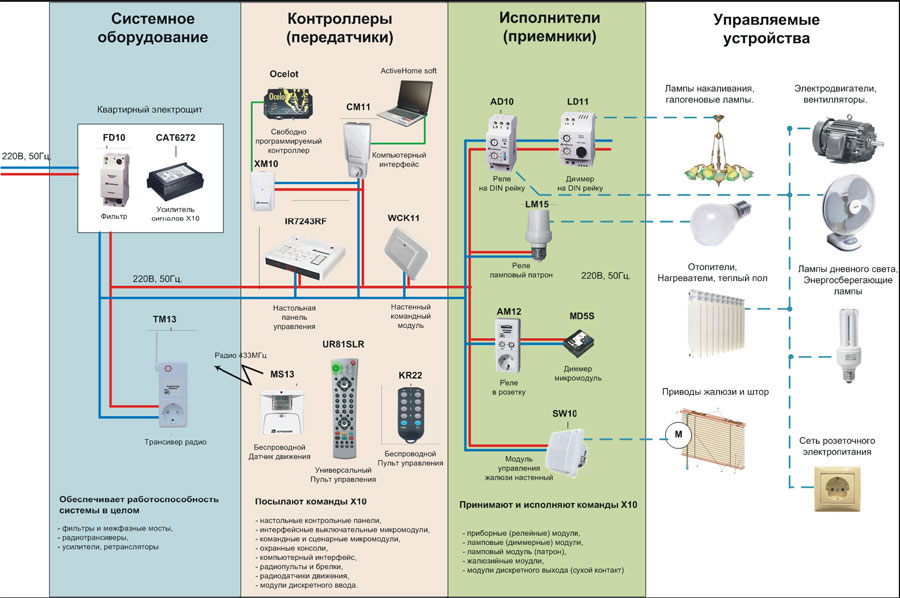

Сеть X10 – это совокупность контроллеров и исполнительных  устройств, взаимодействующих друг с другом по электрической сети или радиоканалу. При необходимости дополнительно используются специальные системные устройства, обеспечивающие работоспособность сети X10 в целом.

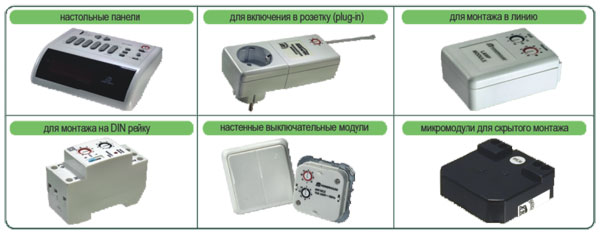

Оборудование  X10 может удовлетворить самым разнообразным требованиям к размещению.

В начало



Адреса X10

Каждое исполнительное устройство X10  настраивается на определенный адрес, состоящий из двух 16-значных полей – Кода дома (буквенные значения A..P) и Кода устройства (цифровые значения 1..16). Таким образом,  всего возможны 256 адресные комбинации. Это максимально возможное  количество управляемых групп устройств в сети X10.

Исполнительные устройства X10 настраиваются на определенный адрес с помощью двух механических адресных селекторов-колесиков. Большинство контроллеров X10 также требуют предварительной настройки адресов.
Для прохождения команд контроллер и исполнитель должны быть настроены на одинаковые адреса!
В начало



Команды X10

В протоколе X10 предусмотрено  шесть базовых команд:

  • Включить (On)
  • Выключить (Off)
  • Ярче (Bright)
  • Темнее (Dim)
  • Включить весь свет (ALL Ligts ON)
  • Выключить все (ALL Units OFF)
В начало



Сигналы X10

Технология X10 использует цифровое представление сигналов управления. Информация кодируется двоичным кодом и передается по электрической сети с помощью высокочастотных импульсов. Каждый передаваемый импульс соответствует  одному биту информации cj значением “1”. Передача очередного импульса происходит в момент времени, когда сетевое напряжение принимает нулевое значение.


Стандартная команда X10 передается в течение, примерно, 50 периодов сетевого напряжения частоты 50Гц или 1 сек.

Большинство передаваемых  по сети X10 сообщений содержит, по крайней мере, два информационных поля – адрес устройства, которому эта команда адресована и собственно команду. Подключенные к электросети устройства X10 принимают передаваемые сообщения, декодируют поле адреса получателя и, если он совпадает с их собственным адресом, выполняют команду.

В начало



Интеграция X10

Основным средством интеграции сети X10 с внешним оборудованием является PLC интерфейс XM10. Любой контроллер, поддерживающий открытый протокол обмена с XM10, может отправлять команды X10 в электросеть и, наоборот, получать из сети информацию о состоянии устройств X10.

Так, например, охранные системы широко известных в мире брендов - Ademco, DSC, Visonic и некоторых других - поддерживают протокол X10 и позволяют реализовать интегрированные системы автоматизации и безопасности.

Вторая возможность аппаратной интеграции – подключение внешних устройств по «сухому контакту». В линейке X10 для этого используются модули UM7206 и SM10.
В начало



Работоспособность сети X10

При установке автоматики X10 необходимо обращать особое внимание на:
  • помехозащищенность системы;
  • обеспечение межфазного прохождения сигнала X10 при многофазной схеме электропитания;
  • защиту электрических цепей и устройств X10 от перенапряжения, перегрузки и токов короткого замыкания.
Рекомендуемые меры для устранения помех в сетях X10:
  • использование сетевых фильтров  (FM10, FD10, TF678 и др.) на вводе домашней электросети и в местах подключения к электропитанию приборов-источников помех;
  • подключение устройств X10 и приборов-источников помех к разным фазам в многофазной электросети;
  • замена «шумящих» электроприборов на более качественные модели.


В целом немногие электроприборы становятся источниками помех для устройств X10, и при соблюдении  несложных правил  защиты от высокочастотного шума автоматика X10 работает надежно  в течение долгого времени.

В начало



Стоимость X10

Технология X10 относится к классу малобюджетных средств домашней автоматизации -  минимальный  комплект оборудования оценивается в 5 тыс.руб.

Исполнительные и системные устройства X10 в розничной сети стоят от 800 руб. до 2,0 тыс.руб. в зависимости от их функциональности и формфактора.  Стоимость контроллеров и пультов дистанционного управления - от 600руб. до 2,5 тыс.руб.

Так, стоимость оборудования необходимого для выполнения проекта автоматизации с 10 управляемыми группами нагрузок примерно  составит:

- исполнительные устройства 10шт.x 1,5 тыс.руб. 15,0 тыс.руб.
- контроллеры 3шт. x 1,1 тыс.руб. 3,3   тыс.руб.
- системные устройства 2шт. x 1,2 тыс.руб. 2,2   тыс.руб.
ИТОГО: 20,5 тыс.руб.

При оценке стоимости проектов часто используют такой показатель как затраты на одну точку управления (световую группу, электронагреватель и т.п.). Для проектов X10 эта величина составляет сумму от 1,5 до 2,5 тыс.руб. и уменьшается при увеличении числа групп управления,  охватываемых проектом.
В начало



Проект X10

Исходной информацией для проектов X10, как и для большинства проектов домашней автоматизации, являются:
  • планы помещений
  • однолинейная электрическая схема
  • планы размещения электрооборудования - светильников, световых выключателей, электрических розеток, точек прямого подключения электрооборудования, электрических щитков и шкафов, коммутационных узлов
  • перечень автоматизируемых групповых и одиночных электрических нагрузок, с указанием их типов и мощности
  • планы существующей кабельной проводки и кабельный журнал
  • сведения о состоянии объекта и возможности проведения кабельных работ
  • требования заказчика к функциональности проектируемой системы управления


При выполнении  проекта X10 рекомендуется следующая технологическая последовательность работ:
